Se você se sente perdido em seu trabalho no dia a dia e muitas vezes não tem clareza de quais atividades fazer e de quais são seus entregáveis, você provavelmente está sofrendo com a falta de processos definidos. E nada melhor do que um fluxograma de processo para ilustrar as atividades, handoffs e outros elementos que irão balizar suas ações na busca pelo seu objetivo.

Continue a leitura porque neste artigo vou te trazer com detalhes o que é um fluxograma de processo, como construí-lo e quais os principais tipos para você ter como modelo. Fique com a gente!

O que é um Fluxograma de um processo?

O fluxograma de Processo é uma ferramenta da qualidade utilizada para representar a sequência e interação das atividades do processo por meio de símbolos gráficos. Os símbolos proporcionam uma melhor visualização do funcionamento do processo, ajudando no seu entendimento e tornando a descrição do processo mais visual e intuitiva.

No gerenciamento de processos, a ferramenta tem como objetivo garantir a qualidade e aumentar a produtividade dos trabalhadores. Isso acontece pois a documentação do fluxo das atividades torna possível realizar melhorias e esclarece melhor o próprio fluxo de trabalho. Você precisa entender que quando for fazer fluxogramas deve mapear todo o processo para que eles, de fato, ilustrem mais fielmente possível o trabalho.

Benefícios do Fluxograma de Processo

Dentre as vantagens de utilizar o fluxograma, é possível ressaltar que ele:

  • Melhora a compreensão do processo de trabalho;
  • Mostra os passos necessários para a realização do trabalho;
  • Cria normas padrão para a execução dos processos;
  • Demonstra a sequência e interação entre as atividades/projetos;
  • Pode ser utilizado para encontrar falhas no processo;
  • pode ser utilizada como fonte de informação para análise crítica;
  • Facilita a consulta em caso de dúvidas sobre o processo.

É importante dizer que o fluxograma de processo vai te ajudar – e muito! – a ter mais clareza no dia a dia, potencializando suas entregas, diminuindo sua ansiedade e o sentimento de estar perdido. Por fim, você irá perceber que o resultado da empresa será o principal a ser afetado quando criar os fluxogramas de processo de sua área.

Símbolos do Fluxograma

Para facilitar o entendimento e análise do processo, o diagrama utiliza uma série de símbolos para representar as ações e momentos do processo. Não é obrigatório o uso de todos os símbolos, devendo-se utilizá-los de acordo com as necessidades das atividades mapeadas.

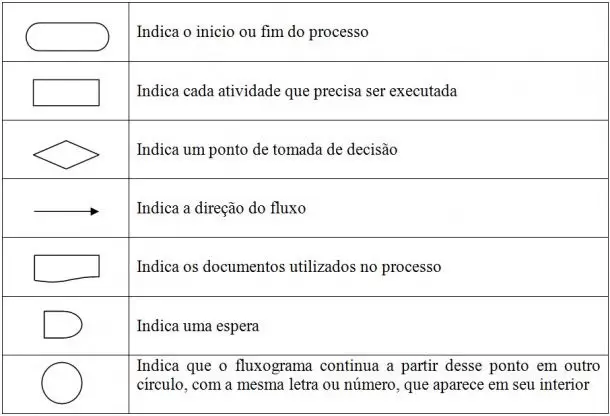

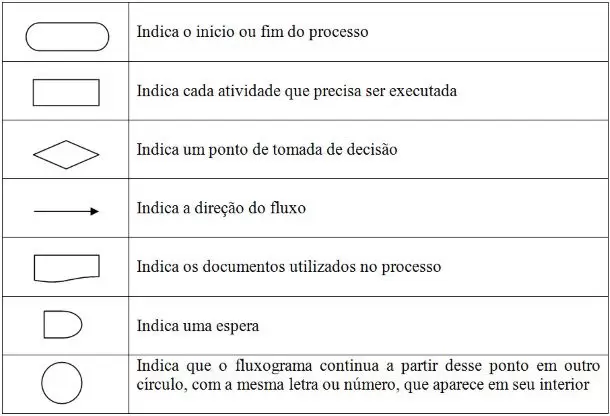

No geral, pode-se dizer que os símbolos de início ou fim do processo e de tomada de decisões são os mais utilizados. Veja outros símbolos:

símbolos do fluxograma de processo
Cada símbolo tem um papel único dentro da lógica do fluxograma de processos.

Tipos de Fluxograma

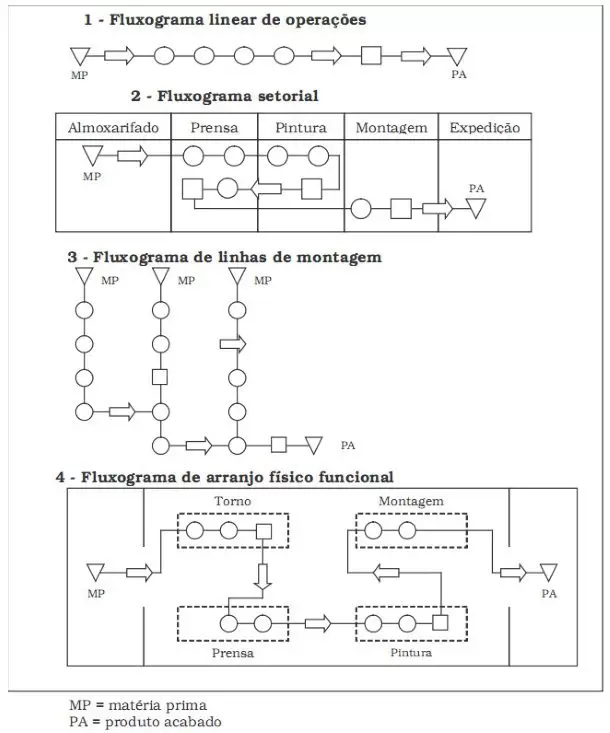

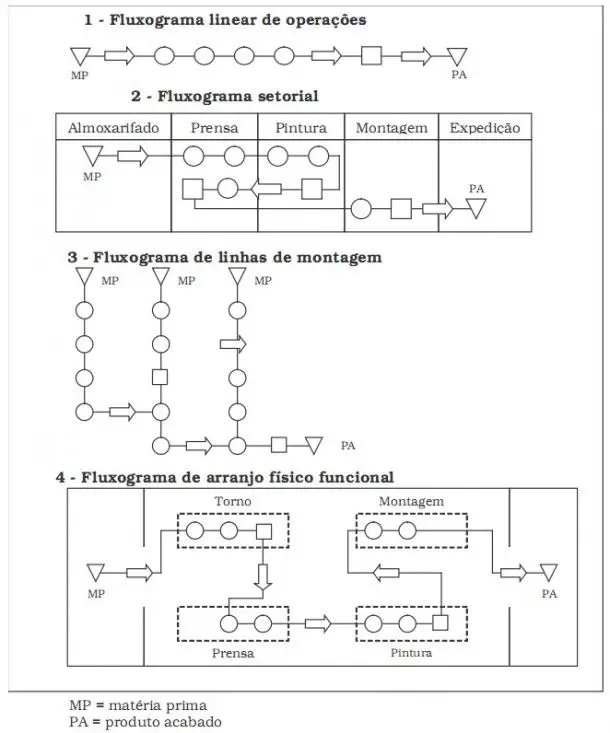

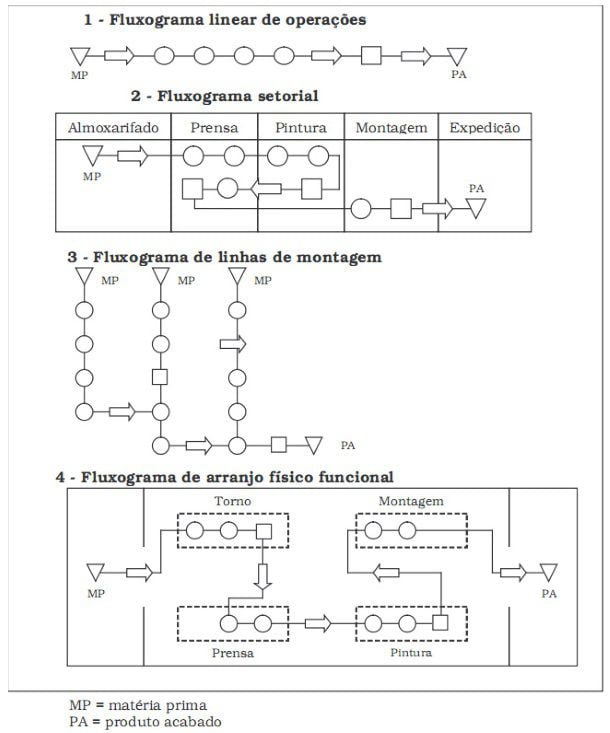

Existem vários tipos de fluxogramas que devem ser utilizados em diferentes contextos, dentre eles destacam-se os modelos abaixo:

tipos de fluxograma de processo
É muito importante saber alguns dos principais tipos de Fluxogramas para entender qual se adequa melhor ao seu trabalho.

1- Fluxograma de operações

Esse tipo de fluxograma é usado para representar visualmente as etapas envolvidas em um processo operacional específico.

Geralmente, é utilizado para descrever procedimentos de produção, montagem ou prestação de serviços. Cada etapa do processo é representada por um símbolo específico, como uma caixa, e as setas indicam a sequência das operações.

2- Fluxograma setorial

O fluxograma setorial é uma representação gráfica das atividades realizadas em um departamento ou setor específico de uma organização.

Ele detalha as diferentes funções e responsabilidades dentro do departamento, mostrando como as tarefas são distribuídas e executadas. Isso ajuda na compreensão da estrutura organizacional e no alinhamento das atividades com os objetivos gerais da empresa.

3- Fluxograma de linhas de montagem

Esse tipo de fluxograma é comumente usado em ambientes de fabricação para ilustrar o fluxo de materiais e informações ao longo de uma linha de montagem.

As etapas do processo de montagem são representadas com símbolos, mostrando a sequência das operações e como os produtos são montados progressivamente. Ele é crucial para identificar gargalos, otimizar o fluxo de trabalho e aumentar a eficiência da produção.

4- Fluxograma de arranjo físico funcional

Este fluxograma de processo descreve a disposição física dos diferentes elementos dentro de uma área de trabalho ou instalação industrial.

Ele destaca a localização de máquinas, equipamentos, estoques e áreas de trabalho, visando maximizar a eficiência operacional e minimizar desperdícios. O arranjo físico funcional é projetado para facilitar o fluxo de materiais, a comunicação entre os trabalhadores e a segurança no ambiente de trabalho.

Cada tipo de fluxograma desempenha um papel específico na análise e melhoria dos processos empresariais, fornecendo uma visão clara e estruturada das operações.

Ao escolher o tipo correto de fluxograma para uma situação específica, as organizações podem identificar oportunidades de otimização, tomar decisões informadas e alcançar níveis mais altos de eficiência e qualidade.

Como fazer um Fluxograma de Processo?

O fluxograma de processos é uma ferramenta composta por três fases essenciais: o início, que abrange as entradas e os elementos a serem considerados durante o planejamento; o processo em si, que engloba todas as operações; e o fim, que representa os resultados gerados ao longo do processo.

Cada atividade do processo é representada por um símbolo específico, facilitando a identificação das ações a serem realizadas. Devido à diversidade de símbolos disponíveis, é crucial que a empresa estabeleça uma padronização para sua utilização, visando simplificar a compreensão por parte dos envolvidos.

Para saber como criar um fluxograma, é necessário seguir algumas etapas:

  1. Definir o processo que será esquematizado.
  2. Estabelecer o escopo do processo, determinando o ponto de partida e de término, assim como o nível de detalhamento a ser incluído no diagrama.
  3. Identificar e discutir as atividades envolvidas no processo.
  4. Organizar as atividades em uma sequência lógica e adequada.
  5. Representar cada atividade por meio dos símbolos apropriados.
  6. Utilizar setas para indicar o fluxo do processo, mostrando a direção das atividades.

Seguindo esses passos, é possível criar fluxogramas claros e eficientes, que contribuem para uma melhor compreensão e otimização dos processos empresariais.

Assista a um episódio especial do Qualicast sobre o 4º princípio da Qualidade: Abordagem de processos, para se aprofundar no tema:

Exemplo de Fluxograma de Processo

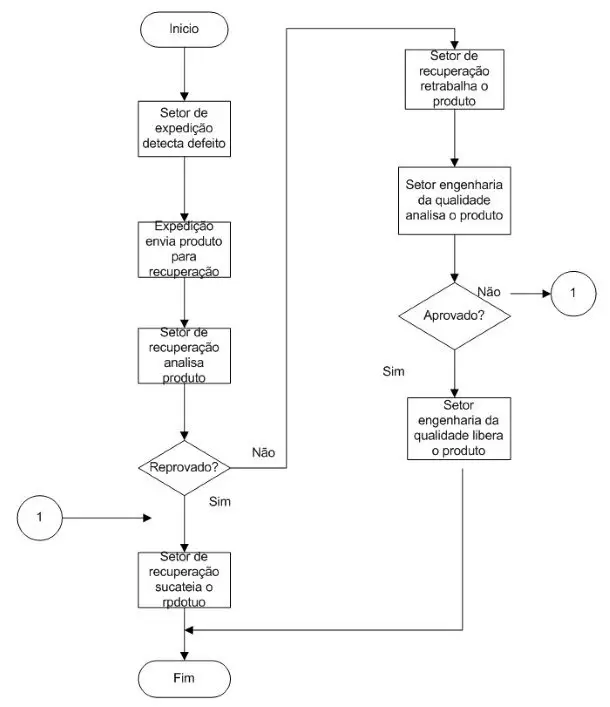

Veja um exemplo de fluxograma para procedimento de controle de produto não conforme:

fluxograma para procedimento de controle de produto não conforme
Esperamos que esse fluxograma te ajude a ter insights nos diagramas que for montar aí em sua empresa.

Quando um fluxograma de processo é elaborado, são identificados os fatores problemáticos que não eram percebidos anteriormente, os quais poderão ser trabalhados e melhorados para alcançar melhores resultados.

Caso você queria saber mais sobre o Fluxogramas de processo e obter mais algumas dicas sobre como fazer e analisar um fluxograma, acesse o nosso portal ferramentas da Qualidade. Lá você encontra explicações sobre as principais Ferramentas da Qualidade, modelos para download, vídeos, passo a passos de como fazer e outras informações importantes.

Qualiex: O melhor Software para a Gestão da Qualidade! 

Gostou deste artigo sobre Fluxograma de processos? Com a ajuda do Qualiex você consegue fazer uma gestão sistêmica e profissional dos processos em sua empresa. Elimine planilhas, ganhe tempo, garanta a conformidade com os requisitos aplicáveis e foque seus recursos no que realmente importa. 

E tem mais: Se você é pequena empresa pode contar com a tecnologia Qualiex disponível sob medida para sua organização. O Qualitfy é perfeito para encaixar no orçamento de sua pequena empresa e fazer ela conquistar os resultados que busca. 

Além de sermos o melhor software para gestão da qualidade, te ajudamos com cursos de especialistas voltados à gestão, qualidade e excelência por meio da Saber Gestão. Por isso, não perca mais tempo, entre em contato conosco! 




REFERÊNCIAS
PEINADO, Jurandir; GRAEML, Alexandre Reis. Administração da produção: operações industriais e de serviços. Curitiba: UnicenP, 2007.
SLACK, Nigel et al. Administração de Produção. São Paulo: Atlas, 2002.
