Diagrama de Ishikawa: guia prático e como usar

O Diagrama de Ishikawa (também chamado de Diagrama de Espinha de Peixe ou Diagrama de Causa e Efeito) é uma das ferramentas da qualidade mais utilizadas no mundo para identificar e organizar as causas de um problema.

Neste guia completo, você vai entender o conceito, aprender o passo a passo de aplicação, conhecer os 6Ms e ver exemplos práticos.

O que é o Diagrama de Ishikawa?

O Diagrama de Ishikawa é uma ferramenta visual criada na década de 1960 pelo engenheiro químico japonês Kaoru Ishikawa, professor da Universidade de Tóquio e pioneiro da gestão da qualidade no Japão. Sua proposta era simples e revolucionária: representar graficamente a relação entre um efeito indesejado (o problema) e todas as suas possíveis causas. Dessa forma, a análise se torna mais estruturada e visual.

Assim, o nome “espinha de peixe” vem do formato do diagrama: uma seta horizontal aponta para o problema (a cabeça do peixe), e linhas diagonais ramificam-se como espinhas, representando as categorias de causas. Cada espinha menor dentro de uma categoria representa uma causa específica ou subcausa.

Na metodologia de Ishikawa, todo problema tem causas específicas e identificáveis. Ao mapear e testar essas causas sistematicamente, a equipe consegue encontrar a causa raiz.

Ou seja, ao eliminá-la, o problema tende a desaparecer de forma definitiva. Essa lógica torna a ferramenta indispensável em programas de melhoria contínua, auditorias, análise de não conformidades e implementação de normas como a ISO 9001.

Para que serve o Diagrama de Ishikawa?

Na prática, a principal função do Diagrama de Causa e Efeito é organizar o pensamento coletivo de uma equipe na investigação de problemas. Dessa forma, isso permite:

• Identificar causas principais e secundárias de um problema de forma estruturada;
• Ampliar a visão sistêmica sobre um processo, evitando análises superficiais e soluções paliativas;
• Conduzir sessões de brainstorming com múltiplas áreas, garantindo que nenhuma perspectiva seja esquecida;
• Priorizar causas para investigação mais aprofundada, por exemplo com a ferramenta dos 5 Porquês;
• Documentar a análise de não conformidades em sistemas de gestão da qualidade (ISO 9001, ISO 14001, IATF 16949);
• Gerar melhorias sustentáveis nos processos, atacando a origem e não apenas o sintoma dos problemas.

Os 6Ms do Diagrama de Ishikawa: entenda cada categoria

A partir disso, Kaoru Ishikawa propôs originalmente seis categorias de causas, conhecidas como os 6Ms. Cada “M” representa um eixo do diagrama e agrupa causas de mesma natureza. A seguir, veja o que cada um significa:

Como montar o Diagrama de Ishikawa passo a passo

A seguir, você vai notar que construir o diagrama é relativamente simples. Por outro lado, ele exige envolvimento da equipe e disciplina metodológica. Siga os passos abaixo:

1 – Defina o problema com clareza

Escreva o problema (efeito) de forma objetiva e mensurável. Evite termos vagos como “qualidade ruim”. Prefira: “Taxa de rejeição de peças acima de 5% na linha X no mês de julho”. O problema vai para a “cabeça” do peixe.

2 – Desenhe a espinha dorsal

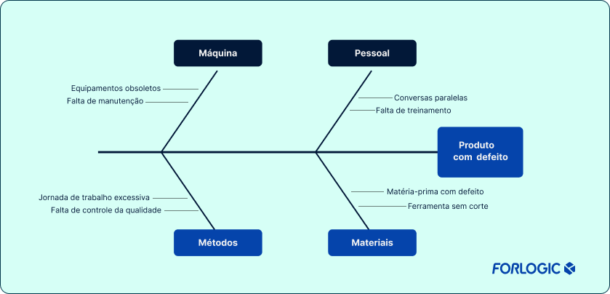

Em seguida, trace uma seta horizontal apontando para a direita, com o problema escrito em um retângulo na ponta. Essa é a “espinha central” do diagrama.

3 – Defina as categorias (espinhas principais)

Selecione as categorias dos 6Ms mais adequadas ao contexto. Adicione cada uma como uma linha diagonal partindo da espinha central, formando as “espinhas maiores”.

4 – Realize o brainstorming com a equipe

Depois disso, reúna profissionais de diferentes áreas envolvidas no processo. Para cada categoria, pergunte: “Por que esse problema está acontecendo?”. Registre todas as ideias sem julgamento inicial. Utilize técnicas como brainwriting se quiser evitar vieses de hierarquia.

5 – Adicione as causas e subcausas

Assim, distribua as causas levantadas no brainstorming dentro de cada categoria. Para cada causa, questione novamente “por quê?” para identificar subcausas (espinhas menores). Aqui você pode combinar o diagrama com a técnica dos 5 Porquês.

6 – Analise e priorize as causas mais prováveis

Por fim, a equipe deve avaliar quais causas têm maior probabilidade de gerar o efeito observado. Use dados históricos, indicadores e testes para validar hipóteses. Ferramentas como o Diagrama de Pareto ajudam a priorizar as causas com maior impacto.

7 – Defina e implemente ações corretivas

Para cada causa raiz confirmada, elabore um plano de ação estruturado, preferencialmente com o 5W2H (O quê, Quem, Quando, Onde, Por quê, Como e Quanto custa). Monitore os resultados após a implementação.

Quer ver como aplicar o Diagrama de Ishikawa na prática? Ouça o episódio do Qualicast sobre o tema e aprofunde sua análise de causa raiz.

Exemplo prático: Diagrama de Ishikawa em uma não conformidade

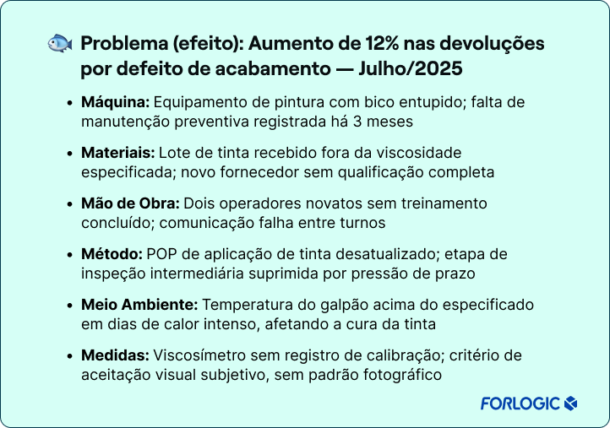

Na prática, imagine que uma indústria identificou um alto índice de devolução de produtos por clientes devido a defeitos de acabamento. Veja como o Diagrama de Ishikawa seria aplicado:

Com esse mapeamento, a equipe identifica as causas mais prováveis: o lote de tinta fora de especificação e a falta de calibração do viscosímetro. Assim, as ações corretivas são estabelecidas: bloqueio e devolução do lote, qualificação do fornecedor, calibração imediata do instrumento e atualização do POP com inclusão da inspeção intermediária.

Ishikawa e outras ferramentas da qualidade: como combinar

Veja, o Diagrama de Ishikawa raramente é usado de forma isolada. Na maioria dos casos, ele é combinado com outras ferramentas

• PDCA: O diagrama se encaixa na fase “Plan” (Planejar), durante a análise das causas antes de definir ações.
• 5 Porquês: Use após o diagrama para aprofundar as causas mais prováveis e chegar à causa raiz real.
• Diagrama de Pareto: Após o brainstorming, use o Pareto para priorizar quais causas respondem por 80% do problema.
• 5W2H: Para estruturar o plano de ação após confirmar as causas raízes.
• Folha de Verificação: Para coletar dados quantitativos que confirmem ou refutem as hipóteses levantadas no diagrama.

Ou seja, essa combinação é especialmente recomendada na tratativa de não conformidades exigida pela norma ISO 9001:2015 (cláusula 10.2), onde a organização deve demonstrar a análise de causa raiz e as ações corretivas implementadas.

Dicas para usar o Diagrama de Ishikawa

• Baseie-se em dados, não em opiniões: Causas levantadas no brainstorming são hipóteses. Valide cada uma com dados antes de agir.
• Envolva quem está na operação: Os profissionais que executam o processo diariamente têm informações que gestores não têm. Inclua-os no brainstorming.
• Não confunda sintoma com causa: “Operador cometeu erro” é um sintoma; “Procedimento mal escrito” ou “Treinamento insuficiente” são causas.
• Documente o diagrama: O registro do Diagrama de Ishikawa é uma evidência objetiva para auditorias e rastreabilidade do processo de melhoria.
• Revise o diagrama: Se novas informações surgirem durante a investigação, atualize o diagrama. Ele é um documento vivo.

Perguntas frequentes sobre o Diagrama de Ishikawa

Diagrama de Ishikawa: uma ferramenta eficaz

O Diagrama de Ishikawa é, até hoje, uma das ferramentas da qualidade mais poderosas e acessíveis disponíveis para gestores e equipes operacionais. Sua força está na simplicidade visual aliada ao rigor metodológico: ele força a equipe a pensar sistematicamente, considerar múltiplas perspectivas e basear suas conclusões em fatos, não em suposições.

Quando bem aplicado, em combinação com ferramentas como os 5 Porquês, o PDCA e o Diagrama de Pareto, o Diagrama de Espinha de Peixe transforma a cultura de resolução de problemas de uma organização: de reativa para preventiva, de superficial para estrutural.

Se você ainda não usa o Diagrama de Ishikawa na tratativa de não conformidades ou nos seus processos de melhoria contínua, este é o momento certo para começar. Baixe nosso modelo gratuito, reúna sua equipe e comece a mapear as causas dos seus principais problemas. Os resultados aparecem mais rápido do que você imagina.
